進口氣動調節球閥

產品概述

德國萊克LIK品牌,進口氣動調節球閥是一款角行程智能流量控制閥門，整套由德國原裝氣動執行機構、鍛造閥體、高精度球芯、智能電氣閥門定位器集成一體，以潔凈壓縮空氣作為動力源，接收 4-20mA 標準模擬控制信號，實現管道介質流量、壓力、液位、溫度的連續比例調節。產品分為 O 型軟密封與 V 型金屬硬密封兩大主流結構，依托進口精密加工工藝、耐磨合金密封與閉環定位控制技術，兼顧大流通能力、高調節精度與強介質適應性，具備切斷 + 調節雙重功能。通過 ATEX 防爆、SIL 安全、CE 承壓等多項國際認證，適配石油化工、新能源、電力、造紙、制藥、環保等嚴苛工業自動化工況，可配套 DCS、PLC 控制系統遠程自動調控，是工業流體精準自控的核心調節閥類。

產品詳情

進口氣動調節球閥是以壓縮空氣作為動力源，搭配智能電氣閥門定位器接收 4～20mA 標準模擬信號，實現管路介質流量、壓力、液位、溫度連續精準調節的角行程自控閥門。產品分為 V 型調節球閥與 O 型調節球閥兩大系列，整體采用原裝進口執行機構與閥體組件，遵循 ISO5211、NAMUR 國際標準設計

產品特點Product Features

1）流量特性可選：V型球芯自帶等百分比流量曲線，O型可通過定位器組態線性/等百分比特性，調節線性度≤±1%，無小開度震蕩，控制精度穩定；

2）超大可調比：300:1寬量程調節，小流量精準控、大流量大通徑，替代多臺不同口徑調節閥，降低管路成本；

3）抗氣蝕抗沖刷：進口司太立Stellite合金堆焊閥座，流體流線型無死角，氣蝕耐受度比傳統調節閥提升30%，漿料、顆粒介質不易卡堵。

技術參數technical parameters

公稱通徑	DN15～DN600（1/2"～24"）
壓力等級	PN16/25/40、Class150/300/600LB
介質溫度	軟密封：-40～180℃；硬密封：-60～425℃
控制信號	4-20mA DC，支持 HART 總線通訊
調節精度	±0.3%~±0.5% 滿行程，重復定位≤±0.1%
動作響應	雙作用≤0.6s，單作用≤0.8s
流量特性	O 型：快開；V 型：等百分比
可調比	O 型 100:1；V 型最高 300:1
連接方式	RF 法蘭、對夾、三片螺紋、承插焊、對焊
適用介質	水、蒸汽、導熱油、酸堿腐蝕液、油品、紙漿、污泥、粉體漿料、燃氣
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

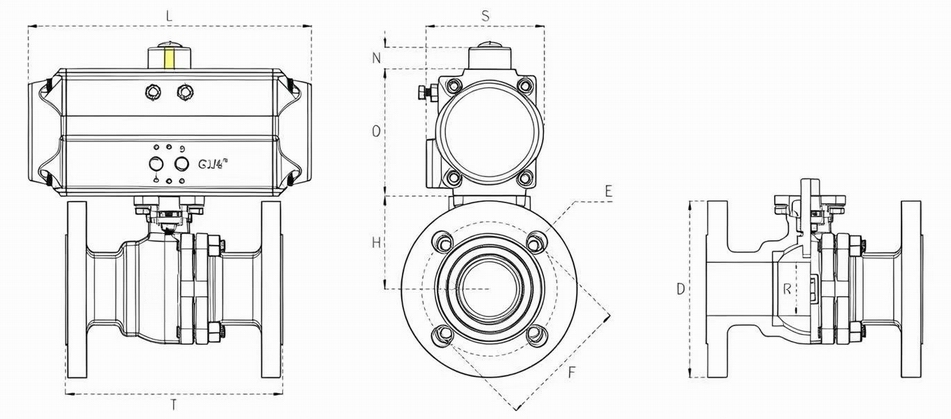

外形尺寸Overall Dimension

規格	執行器配型	壓力	尺寸標代號單位 unit: mm
規格	執行器配型	壓力	L	T	S	N	0	H	E	F	D	R
DN15	AT52	4.0mpa	147	130	71,5	20	72	S2	4x014	65	95	15
DN20	AT52	4.0mpa	147	130	71.5	20	72	53.5	4x014	75	105	20
DN25	AT63	4.0mpa	168	140	83	20	88	65	4x014	85	115	25
DN32	AT75	4.0mpa	188	165	95	20	99,5	72	4018	100	140	32
DN40	AT83	4.0mpa	212	165	103	20	108.7	85	4018	110	150	40
DN50	AT92	4.0mpa	262	203	108,5	20	116,5.	92,5	4018	125	165	50
DN65	AT105	1.6mpa	258	222	121.5	20	133	103	8,018	145	185	65
DN80	AT125	1.6mpa	301	241	142	30	155	112	8,018	160	200	80
DN100	AT140	1.6mpa	390	305	152	30	172	135	8,018	180	220	100
DN125	AT150	1.6mpa	158	320	174	30	197	171	8,018	210	250	125
DN150	AT190	1.6mpa	534	360	206	30	220	196	8a022	240	285	150
DN200	AT210	1.6mpa	538	400	226	30	255	240	12:<022	255	300	200
