進口氣動襯膠蝶閥-軟密封（中線型）是強腐蝕工況的首選，以零泄漏、低成本、易維護為核心優勢，適配 90% 以上的腐蝕管線；** 硬密封（三偏心）** 則針對高溫、高壓、含硬質顆粒的特殊腐蝕工況，提供耐磨、耐高溫的解決方案
產品特點Product features
1,尼龍涂層與環氧樹脂涂層相結合，符合環保要求。
2,閥板特有設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。
3,采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。
4,閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。
5,氣動襯膠蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。
主要零部件材質Material of main parts
|
稱通經DN(mm) |
50～1600 |
||
|
公稱壓力PN(MPa) |
0.6 |
1.0 |
1.6 |
|
密封試驗(MPa) |
0.66 |
1.1 |
1.76 |
|
強度試驗(MPa) |
0.9 |
1.5 |
2.4 |
|
適用溫度 |
丁腈橡膠：-40℃～90℃ |
||
|
適用介質 |
水、空氣、天然氣、油品及弱腐蝕性流體 |
||
|
泄漏率 |
符合GB/T13927-92標準 |
||
|
驅動方式 |
氣動 |
||
|
配置執行機構 |
GT、AT、AW系列單雙作用氣動執行器 |
||
|
控制方式 |
開關兩位控制、4～20mA模擬量信號控制 |
||
執行器技術參數Technical parameters of actuator
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

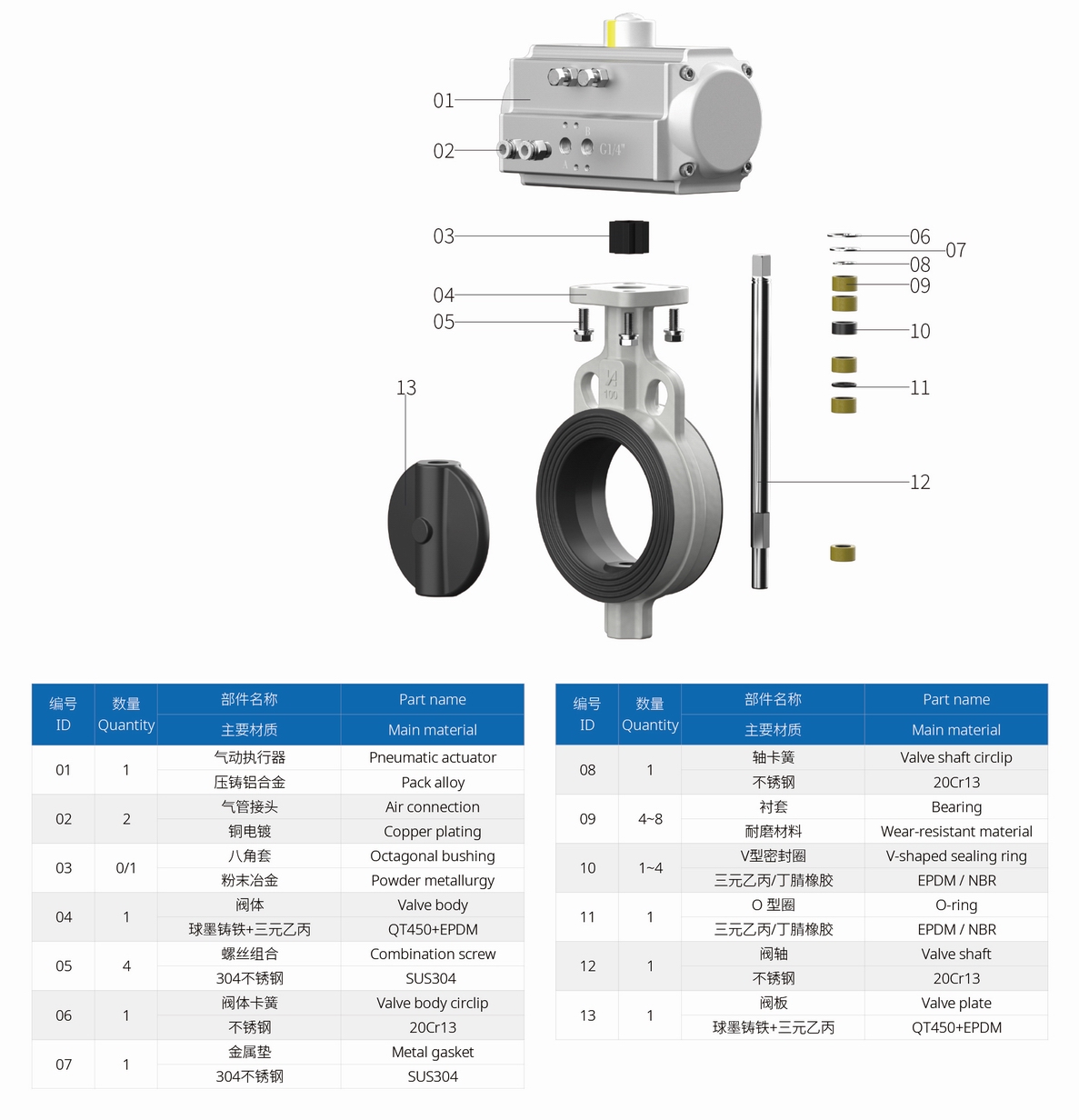

主要零部件材質Material of main parts

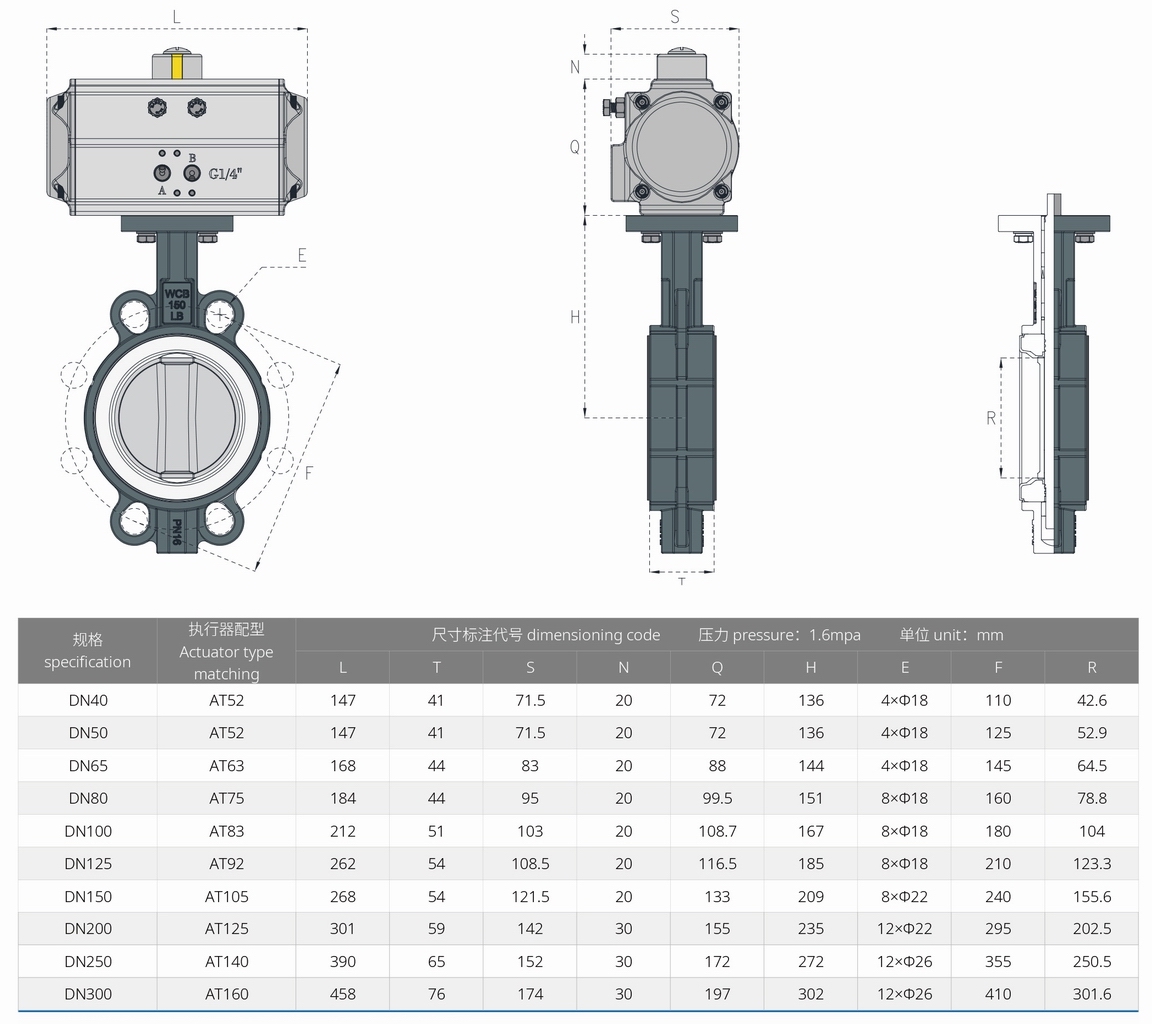

外形尺寸Overall Dimension
