進口氣動四通球閥

產品概述

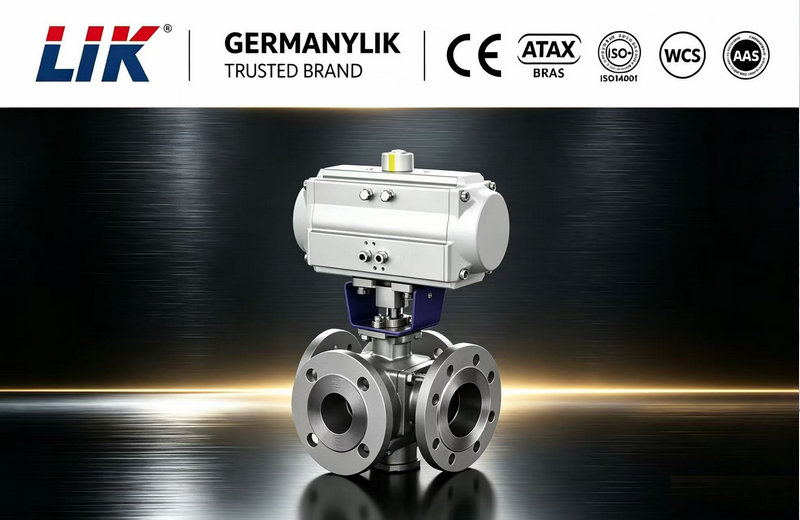

德國萊克 LIK 進口氣動四通球閥標準產品系列型號為LIK-VR52B，屬于 90° 角行程全自動多路切換球閥，整機集成三大原廠模塊：一體式四通承壓閥體總成、浮動球芯密封內件、LIK 原廠齒輪齒條氣動執行機構，可搭配全套防爆 / 標準自控附件成套供貨。產品覆蓋軟密封零泄漏、金屬硬密封耐高溫耐磨兩大密封體系，公稱通徑 DN15~DN300，可定制 DN350~DN500 超大口徑非標閥體；壓力等級覆蓋 PN16、PN25、PN40 國標壓力，Class150、Class300 美標磅級，高壓鍛鋼定制款可達 PN63、PN100、PN160；溫度區間實現全覆蓋：-196℃超低溫液氮工況、-20~180℃標準軟密封工況、-40~540℃金屬硬密封高溫工況，適配液態、氣態、含細微顆粒漿料、高粘度膠體、易燃易爆腐蝕介質等全品類工業流體。
LIK-VR52B 系列氣動四通球閥核心應用邏輯分為兩類：L 型流道實現兩組獨立回路同步換向，冷熱介質循環、液壓油路雙向切換、清洗管路循環；X 型十字流道實現單路介質多路分流、兩路介質匯流混合，化工原料配比、多藥劑投加、多色涂料管路切換。整套閥門僅需一套氣源控制、一套電磁閥驅動，切換同步誤差≤0.05s，無多閥聯動不同步、介質混料、管路竄流問題，廣泛應用于緊湊型換熱機組、反應釜配套管路、涂布機導熱油溫控系統、食品 CIP 清洗系統、海上平臺多路油氣輸送等高要求自動化工藝

產品詳情

進口氣動四通球閥是采用歐美原裝閥體、氣動執行機構配套組成的四通切換類自控閥門，核心閥體為四通球芯結構，依托壓縮空氣驅動執行器帶動球體 90° 旋轉，實現四路介質雙向切換、分流、合流、換向功能。產品嚴格遵循國際流體工業標準（ANSI、DIN、ISO、API）生產，區別于普通二通、三通球閥，四通道一體化集成設計無需額外加裝三通分流閥、轉換管路，減少管路接頭、泄漏點與安裝空間。

整套閥門由進口閥體、氣動執行器、密封組件、附件（電磁閥、定位器、限位開關、空氣過濾減壓閥）成套供貨，適配石油化工、油氣、熱力、水處理、新能源、精細化工等嚴苛工況，具備耐高壓、耐腐蝕、零泄漏、快速切換、遠程自動化控制優勢，可適配液體、氣體、含微量顆粒介質，是多路管路換向、循環輸送、冷熱介質切換的核心自控設備。主流進口品牌包含德國萊克 LIK、斯派莎克、費希爾、泰科等，閥體材質覆蓋不銹鋼、碳鋼、哈氏合金、蒙乃爾等特種合金，滿足高低溫、強腐蝕、真空工況。

產品特點Product Features

1、四通一體化換向，四種流向模式：一球四通道集成，可實現 L 型分流、X 型交叉換向、T 型合流，單閥替代多臺三通球閥組合，簡化管路布局，降低施工成本與泄漏風險。

2、高精度球芯，密封零泄漏：球體整體鍛造高精度研磨，球面鏡面拋光；標準配置 PTFE 軟密封，高溫工況采用金屬硬密封，密封等級達 VI 級，高壓、真空工況無外漏、內漏。

3、氣動執行機構，響應速度快：雙作用 / 單作用彈簧復位進口氣動頭，鋁合金陽極氧化殼體，耐磨損、抗銹蝕；氣源壓力 0.4–0.6MPa，開關動作時間≤1 秒，彈簧復位型失氣自動歸位，保障工況安全。

4、耐溫耐壓寬工況適配：閥體承壓覆蓋 PN16–PN160、Class150–Class900；軟密封適用 - 20℃~180℃，金屬硬密封可至 450℃，低溫特種閥體可至 - 196℃液氮介質。

5、全材質進口防腐配置：閥體可選 304/316L 不銹鋼、WCB 碳鋼、哈氏合金 C276、蒙乃爾、鈦材，適配酸堿、鹽水、油氣、含硫腐蝕介質；閥桿采用防吹出防爆結構，杜絕介質外噴

技術參數technical parameters

公稱通徑	DN15～DN300（NPS1/2”～12”）
公稱壓力	PN16、PN25、PN40、PN64、PN100、PN160；Class150/300/600/900
連接方式	法蘭 RF/MFM、螺紋 NPT/BSP、對焊 BW、承插焊 SW
閥體材質	304、316L、CF8M、WCB、哈氏合金 C276、蒙乃爾 400、鈦合金
球體材質	同閥體，硬質合金噴涂（硬密封款）
閥桿材質	316L 不銹鋼、哈氏合金
密封材質	軟密封 PTFE、RPTFE、PPL、PEEK；硬密封 Stellite6 鈷基合金
適用溫度	軟密封 -20℃～180℃；金屬硬密封 -40℃～450℃；低溫專用 -196℃～80℃
密封等級	軟密封 VI 級（零泄漏）；金屬硬密封 IV 級
閥體防護	整體拋光、防腐涂層，戶外耐鹽霧 500 小時以上
備注	其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。

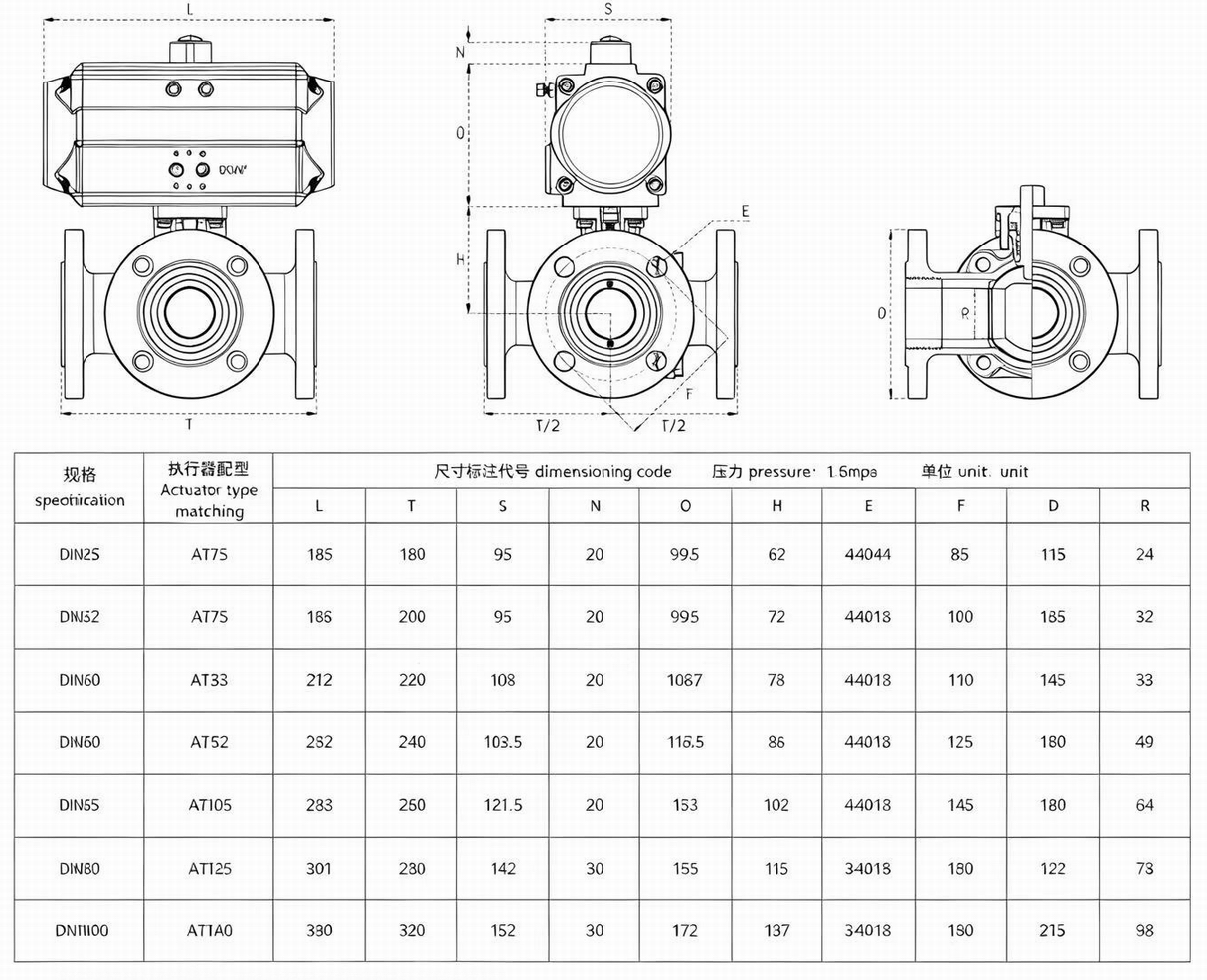

外形尺寸Overall Dimension

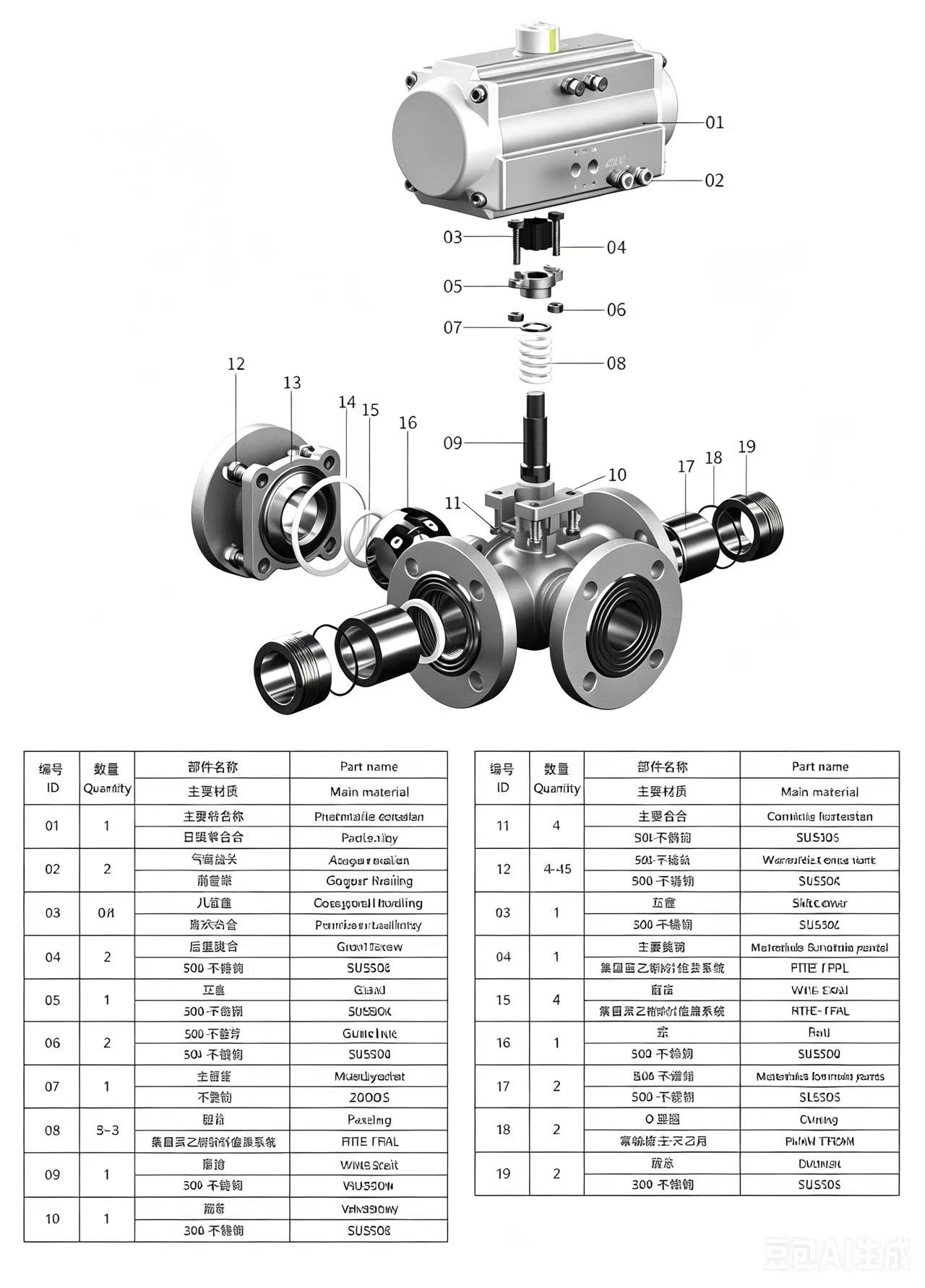

主要部件材料Main component materials
