進口氣動軟密封蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、等系統流體管線上作調節和截流裝置。
產品特點Product features
1,密封零泄漏：軟密封閥座（EPDM/NBR/PTFE）雙向密封，關閉時彈性變形填充間隙，雙向零泄漏。
2,結構緊湊輕便：閥體短結構、重量輕（約為閘閥 1/3），對夾 / 法蘭連接，任意位置安裝，維護便捷。
3,啟閉快速低扭矩：90° 回轉開關，氣動驅動扭矩小，啟閉僅需 0.5–2 秒，流阻小（壓損為閘閥 1/3）。
4,耐腐長壽：密封材料耐老化、耐腐蝕，蝶板可覆尼龍 / PTFE，帶壓啟閉 5 萬次 + 仍零泄漏。
5,自動化適配強：可配電磁閥、定位器、限位開關、過濾減壓閥，支持 ** 開關型（兩位）/ 調節型（4–20mA）** 控制。
6,安全可靠：單作用彈簧復位型失氣自動安全復位（開 / 關），防爆型適配危險區。
工作原理working principle
1,動力輸入：壓縮空氣（0.4–0.7MPa）進入氣動執行器氣缸。
2,力矩轉換：齒輪齒條 / 撥叉機構將氣壓轉為旋轉力矩，帶動閥桿與蝶板 **0°–90°** 旋轉。
3,密封過程：關閉時，蝶板擠壓軟密封閥座，彈性變形填充間隙，實現雙向零泄漏。
4,控制模式：
開關型：電磁閥控制，全開 / 全關。
調節型：配定位器，4–20mA信號精確控制開度。
單作用（彈簧復位）：失氣自動開 / 關，保障安全。
技術參數Technical Specifications
|
公稱通徑 |
DN50–DN2000mm |
|
公稱壓力 |
PN0.6/1.0/1.6/2.5MPa（ANSI Class 150/300） |
|
閥體材質 |
鑄鐵 HT200、球墨鑄鐵 QT450、鑄鋼 WCB、不銹鋼 304/316L |
|
蝶板材質 |
鑄鐵、WCB、304/316L、尼龍板 |
|
密封材質 |
EPDM（-20℃~120℃）、NBR（-20℃~80℃）、PTFE（-40℃~200℃）、FKM（-20℃~180℃） |
|
介質溫度 |
-40℃~+200℃（依密封材質） |
|
連接方式 |
對夾式、法蘭式（GB/ANSI/JIS） |
|
適用介質 |
水、污水、油品、蒸汽、弱腐蝕性介質、含顆粒 / 纖維流體 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

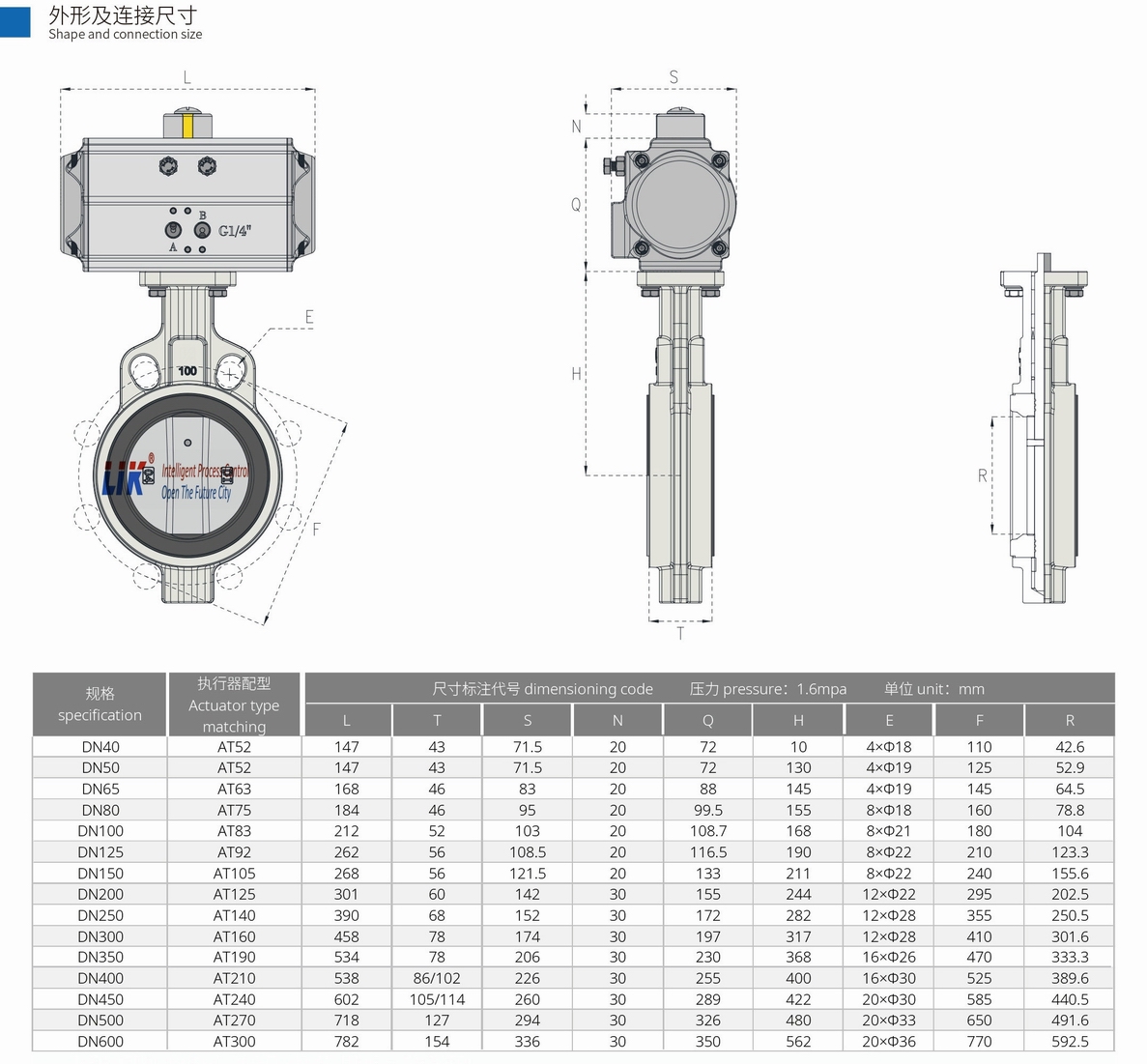

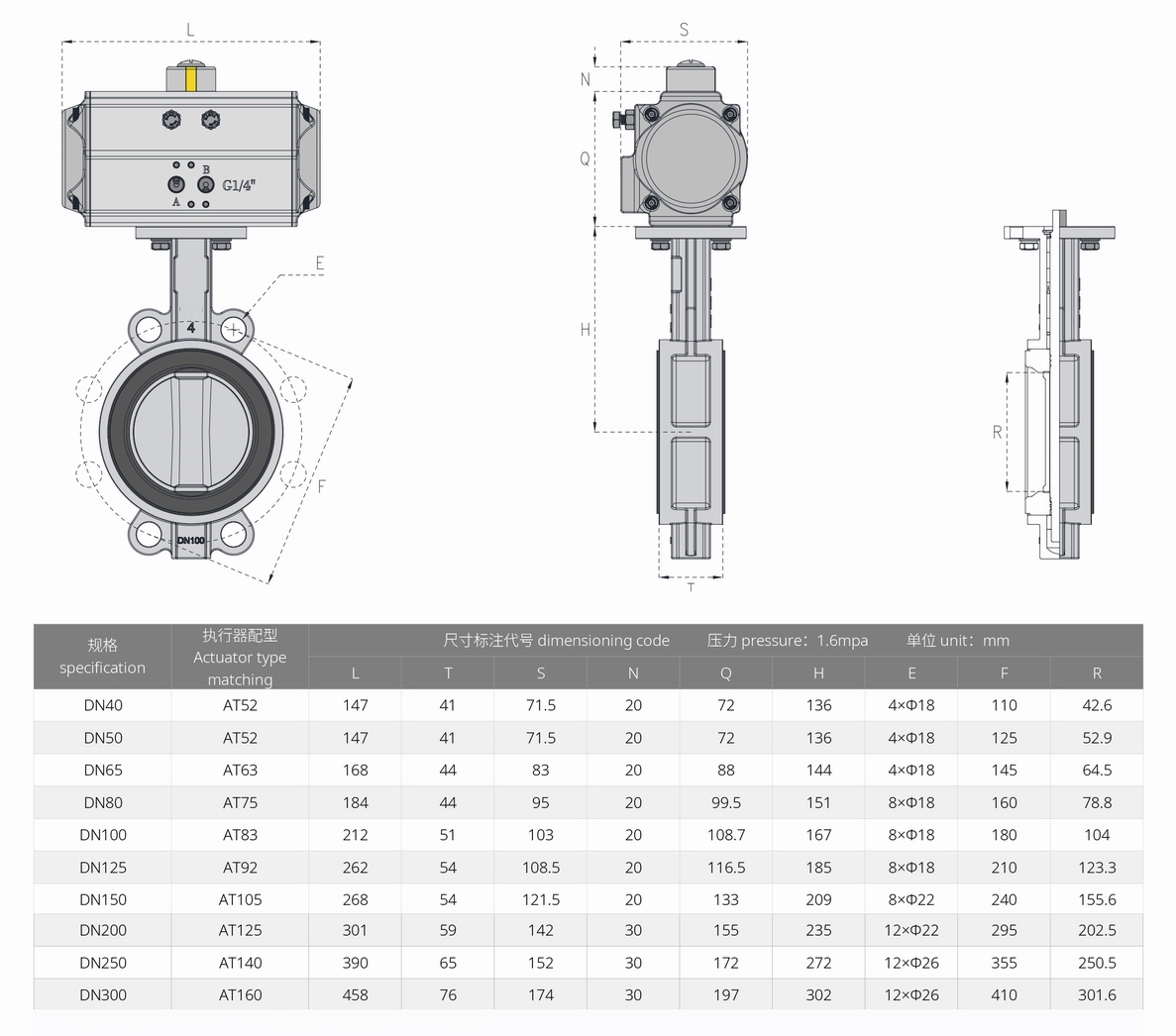

外形尺寸Overall Dimension

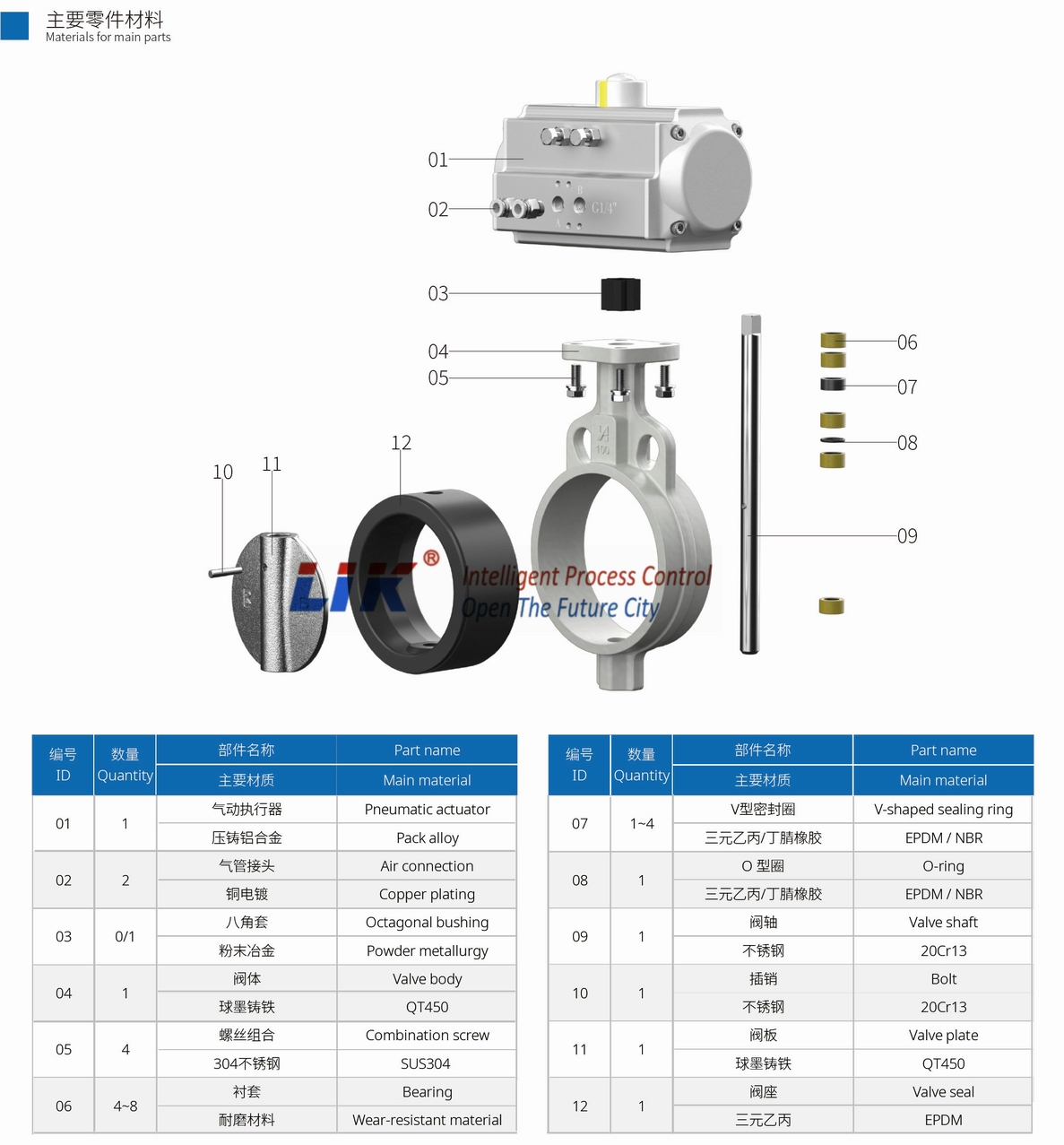

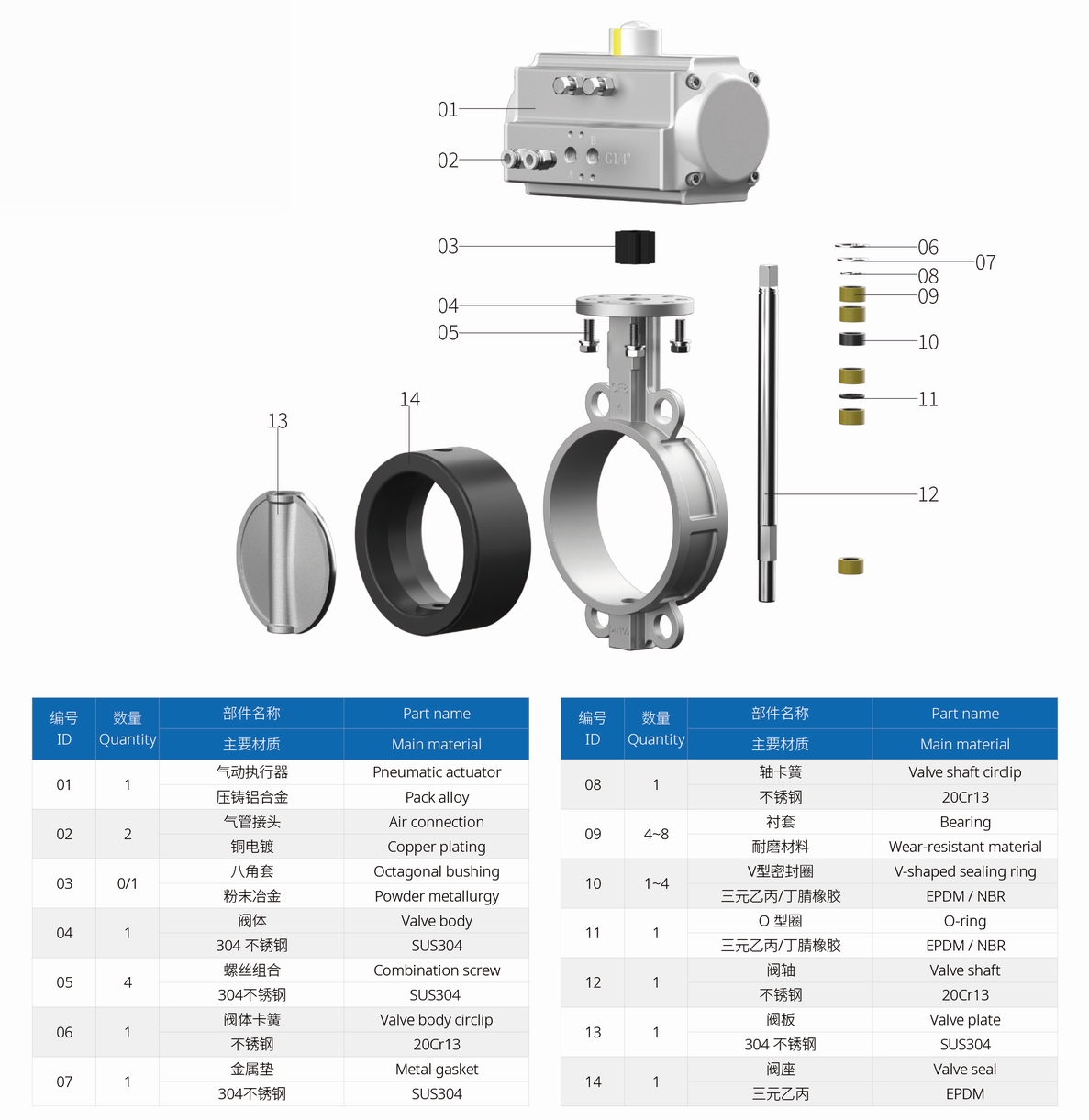

主要零部件材質Material of main parts
