進口氣動加長焊接球閥是專為深冷低溫、高溫保溫、地下埋地密閉管路研發的自動化截斷閥門，采用整體鍛壓閥體搭配加長隔熱閥桿、兩端對接焊接結構，配套原裝進口氣動執行機構。獨特加長閥桿形成隔熱隔離區，阻斷極端溫度介質向上傳導，避免低溫凍損、高溫烘烤氣動執行元件；全通徑球體流道無介質滯留死角，對接焊一體式連接消除法蘭滲漏點，承壓密封性能優異。產品全部通過水壓強度、低溫沖擊、防火防靜電專業檢測，原裝精工制造，適配液氮、液氧、LNG、高溫導熱油、埋地燃?xì)獾葒?yán)苛管線，可接入自控系統實現遠程啟閉、ESD緊急切斷，兼顧極端溫度適配性、高壓密封性與長期運行穩定性。
產品特點Product Features
1. 加長隔熱閥桿結構：分段式加長閥桿自帶隔熱緩沖層，隔絕低溫/高溫傳遞至頂部執行器，杜絕氣缸凍裂、密封件老化失效，適配保溫夾層、深埋低溫管線。
2. 對接焊無滲漏管路結構：閥體兩端標準BW焊接坡口，可與管道無縫熔焊融為一體，無墊片、法蘭等易泄漏零部件，高壓、埋地工況長期使用零外漏。
3. 整體鍛壓成型閥體：摒棄鑄造工藝，閥體一體鍛打成型，無氣孔、砂眼、疏松缺陷，抗介質沖擊、耐溫耐壓，長期承壓不變形。
4. 全通徑低壓損設計：球體通孔通徑與管道內徑保持一致，流通阻力極低，無局部節流，有效防止高壓介質產生氣蝕、沖刷損傷閥內組件。
5. 全氣動自動化控制方案：支持雙作用、單作用彈簧復位兩種氣動執行器，可配套電磁閥、防爆限位開關、閥位反饋模塊，對接PLC控制系統完成遠程開關、安全聯鎖切斷
技術參數technical parameters
|
公稱通徑 |
DN15–DN100 |
|
壓力等級 |
PN16、PN25、PN40、Class150、Class300 |
|
連接形式 |
兩端對接焊接BW |
|
加長閥桿規格 |
100mm、150mm、200mm、300mm |
|
介質適用溫度 |
-196℃～+350℃ |
|
標準驅動氣源壓力 |
0.4～0.6MPa |
|
密封泄漏等級 |
VI級氣泡級零泄漏 |
|
單次啟閉響應時間 |
0.5～2s |
|
整機防護 |
標準IP65，防爆款ExdIICT6 |
|
執行器標準氣源接口 |
G1/4 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |

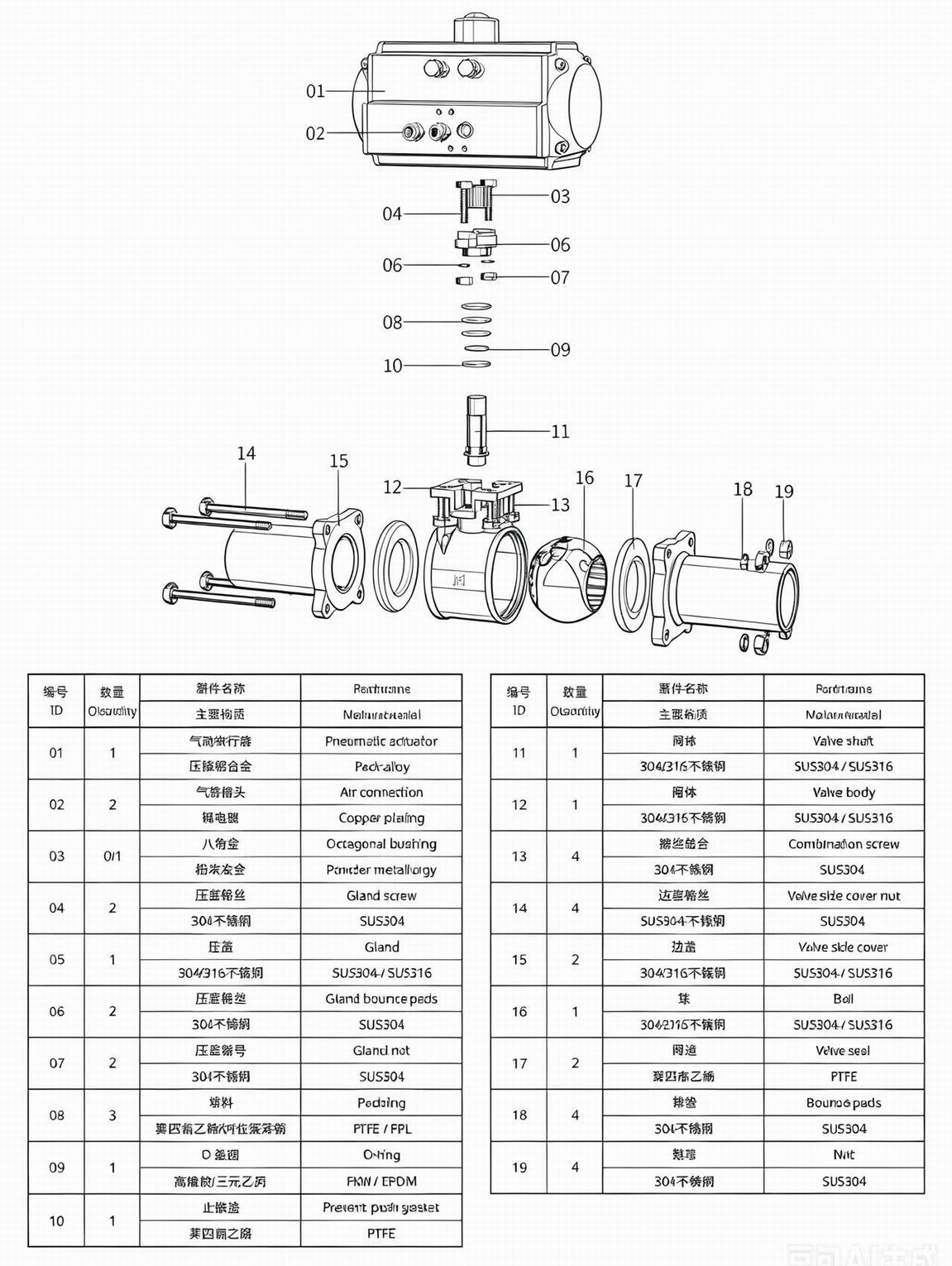

主要部件材料Main component materials

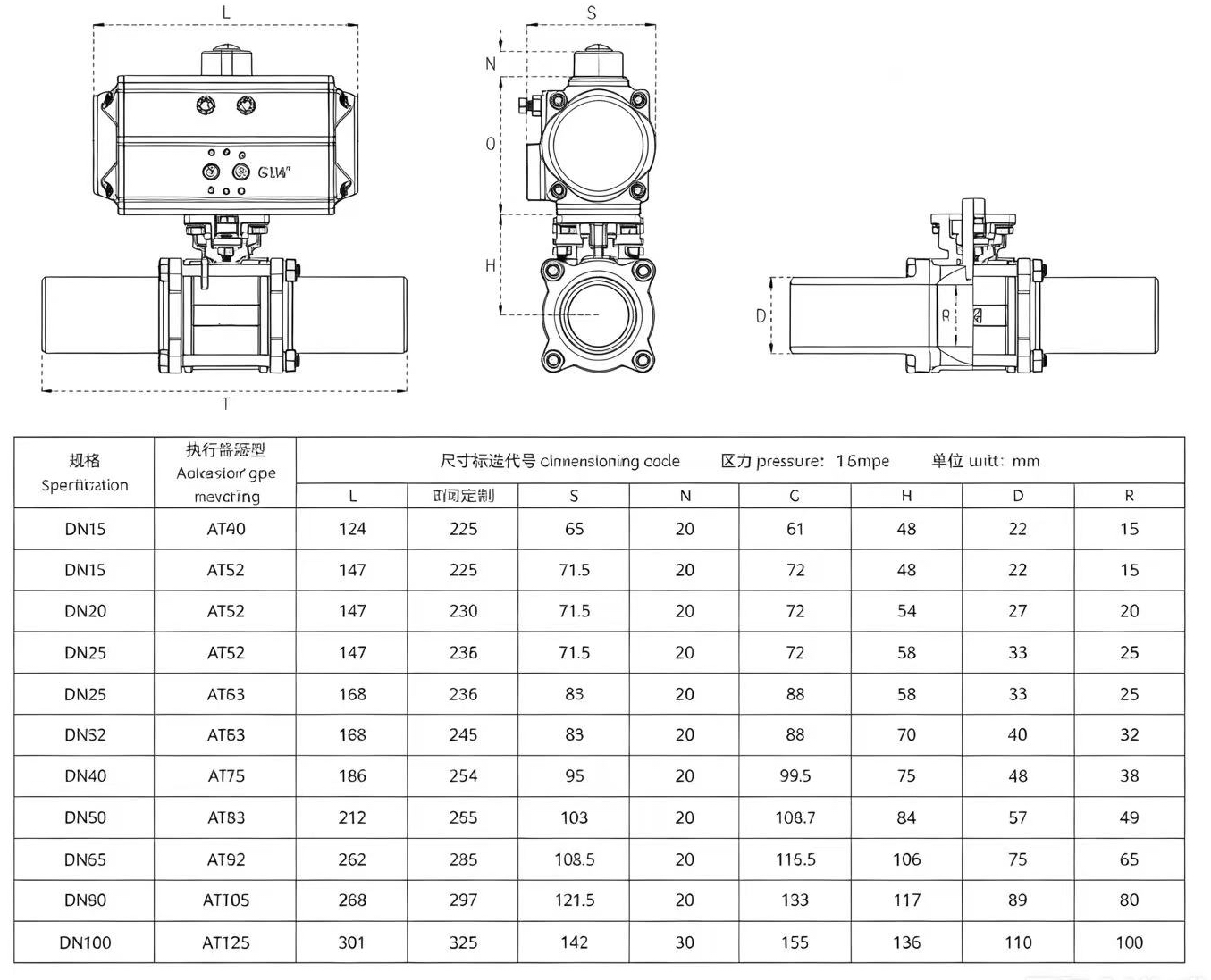

外形尺寸Overall Dimension
