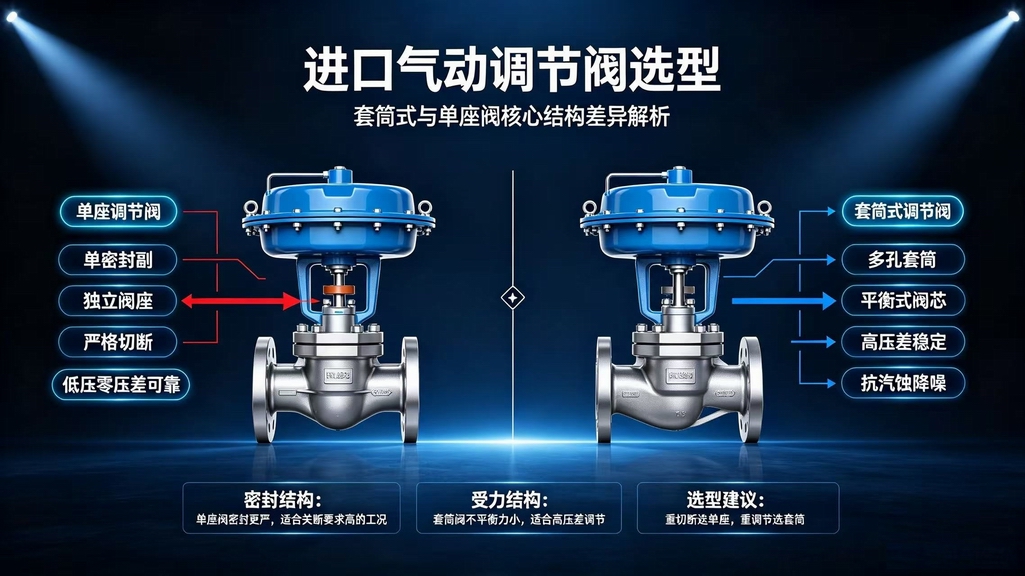

進口氣動調節閥選型：套筒式與單座閥核心結構差異解析
在石油石化、核電、新能源鋰電、高溫蒸汽、低溫流體等工業自控管路中，進口氣動調節閥是工藝流量、壓力、溫度調控的核心設備，套筒式調節閥與單座調節閥是應用最廣泛的兩類直行程氣動調節閥門。二者雖同屬氣動直行程閥門，但內部結構設計存在本質區別，直接決定了閥門的密封性能、受力特性、工況適配范圍與選型邏輯。厘清二者核心結構差異，是工業系統選型、降低運維成本、保障工藝穩定運行的關鍵。
一、單座調節閥核心結構設計
進口單座調節閥整體結構簡潔，主要由氣動執行機構、閥桿、單閥芯、獨立閥座密封環、閥體、填料函等部件組成，核心特征為單密封副結構。
閥體內部僅設置一處閥座密封面，閥芯為一體式柱塞結構，閥桿帶動閥芯做軸向升降運動，閥芯與閥座貼合時實現管路切斷，脫離閥座時介質通過流道完成節流調節。介質進入閥體后，流體壓力全部作用于閥芯單側端面，閥芯上下形成明顯的壓力差，不平衡力全部由執行機構推力承擔。
進口單座閥的密封副經過精密研磨，軟密封采用PTFE、石墨復合材質，硬密封采用不銹鋼堆焊司太立合金，密封面貼合精度高，能夠達到極高的泄漏等級，部分高端進口品牌可實現氣泡級密封。其流道為直通式簡約結構，介質流通阻力小，不易積存雜質，適配潔凈介質工況。閥芯行程較短，結構緊湊，小通徑閥門的整體體積更小，安裝空間要求更低。
二、套筒式調節閥核心結構設計
套筒式調節閥也叫籠式調節閥，核心結構區別于單座閥，采用套筒籠體+平衡式閥芯的組合結構。閥體內壁固定多孔套筒籠體，閥芯嵌套在套筒內部，閥芯外側與套筒內壁間隙配合，介質通過套筒上開設的不同形狀節流窗口實現流量調節，取消了傳統獨立閥座結構。
套筒側壁分布著對稱的節流孔、節流槽，流體進入閥體后，會從套筒窗口進入閥芯外側腔體，閥芯上下端開設壓力平衡孔，介質壓力可作用于閥芯上下兩端，相互抵消大部分軸向不平衡力。氣動執行機構僅需要克服閥芯自重、填料摩擦力與少量殘余壓差力，即可帶動閥芯升降，大幅降低了執行機構的推力負載。
進口套筒閥的套筒采用高強度耐磨合金材質，多孔結構可分散流體流速，削弱流體沖擊能量，具備降噪、抗汽蝕的結構優勢。套筒可根據工藝需求更換不同窗口形式（直線型、等百分比型、拋物線型），流量特性調節靈活，適配大流量、高壓差的復雜工藝場景。但套筒與閥芯的配合間隙為密封基準，無法實現零泄漏切斷，更多用于連續流量調節工況。
三、套筒式與單座閥核心結構差異帶來的性能區別
1. 閥芯受力結構差異
單座閥為不平衡閥芯結構，介質壓差全部加載在閥芯單側，進出口壓差越大，閥芯軸向推力越大，高壓工況下必須匹配大推力氣動執行器，否則會出現閥芯卡滯、調節失靈；在低壓、零壓差工況下，不平衡力極小，執行機構動作順暢，調節靈敏度高。
套筒閥為壓力平衡式閥芯結構，閥芯上下介質壓力相互抵消，不平衡力極小，無論高壓差、低壓還是零壓差環境，執行機構推力需求基本穩定，不會因管路壓力波動出現調節偏差，適配壓力波動大的復雜工藝系統。這一結構差異，也決定了二者執行機構的選型規格完全不同，套筒閥可搭配更小規格的氣動執行器，降低設備采購成本。
2. 密封結構與泄漏等級差異
單座閥依靠閥芯與獨立閥座的單密封面實現切斷，密封副接觸面積集中，密封壓緊力充足，進口產品密封精度極高，適合有毒介質、易燃易爆介質、高純介質的嚴格關斷場景，是核電、精細化工、鋰電高純氣體管路的首選。
套筒閥依靠閥芯與套筒的間隙密封，沒有實體密封面，僅依靠間隙節流實現密封，泄漏量遠大于單座閥，無法滿足嚴格切斷要求，一般僅用于工藝連續調節，不適合需要徹底關斷的管路。
3. 抗汽蝕與降噪結構差異
單座閥流路簡單，流體集中沖刷密封面，高壓差工況下極易產生汽蝕、閃蒸，噪音較大，流道沒有分流緩沖結構，流體能量無法分散，長期高壓運行會磨損密封面，縮短閥門使用壽命。
套筒式調節閥的多孔套筒可將高速流體分割為多股細小流束，逐級消耗流體動能，有效降低流體流速，抑制汽蝕產生，同時大幅降低流體噪音，在火電高溫蒸汽、高壓給排水、油氣高壓輸送等高壓差工況下，結構優勢極為明顯。
4. 流量特性適配差異
單座閥流道固定，流量特性由閥芯外形決定，一般僅適配常規線性、等百分比流量特性，適配范圍窄，僅適合工況穩定的簡單調節系統。
套筒閥可通過更換套筒窗口樣式，靈活調整流量特性，適配大流量波動、寬調節比的工業場景，可滿足新能源儲能、CCUS碳捕集、海洋平臺流體系統等復雜工況的調節需求，工況適配靈活性更強。
四、基于結構差異的選型應用建議
從結構本質出發，兩類閥門的選型邊界十分清晰：
單座調節閥憑借優異的密封性能、簡潔的流道結構，適合小通徑、低壓零壓差、對關斷泄漏要求嚴苛的場景，如鋰電高純氣體管路、實驗室工藝管線、精細化工有毒介質切斷系統；高壓工況下則需要匹配大推力氣動執行機構，設備成本會相應提升。
套筒式調節閥依靠壓力平衡結構、降噪抗汽蝕特性，適合大通徑、高壓差、大流量調節場景，如火電廠蒸汽系統、石油天然氣長輸管線、高壓水射流系統；若工藝要求嚴格切斷，則不能選用套筒閥，需替換為單座切斷閥。
進口氣動調節閥的結構精度直接決定運行穩定性，單座閥需重點校驗密封面材質與執行器推力匹配度，套筒閥需關注套筒耐磨性能與節流窗口設計，結合介質溫度、壓力、清潔度、泄漏等級要求完成選型，才能最大化發揮閥門的自控性能。
綜上，套筒式與單座調節閥的核心差異源于閥芯受力結構與密封形式的不同，平衡式套筒結構適配高壓差調節，單密封單座結構適配高精度切斷，結合工藝工況匹配對應閥門結構，是進口氣動調節閥科學選型的核心原則。
