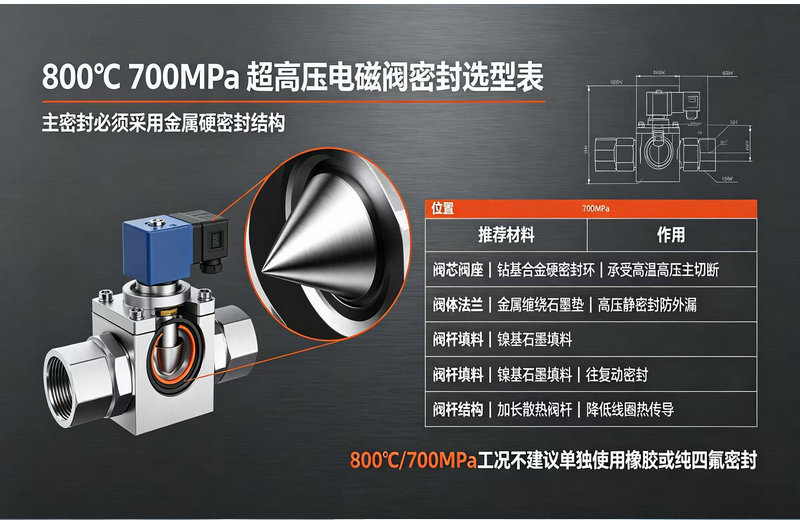

800℃高溫 700MPa 進口超高壓電磁閥密封材料怎么選？
發布時間:2026/8/10
800℃、700MPa 進口超高壓電磁閥密封材料完整選型方案
核心前提：工況判定
800℃+700MPa 屬于航天 / 超臨界流體 / 高壓材料試驗極端工況
1. 所有、橡膠、氟膠、PTFE、PEEK、FFKM 等非金屬彈性密封全部徹底禁用：
非金屬最高耐受溫度普遍≤330℃，700MPa 超高壓力下會瞬間蠕變、擠壓破碎、高溫碳化失效，無任何使用可能性；
2. 唯一可行路線：全金屬硬密封體系 + 高溫鎳基 / 鈷基硬質合金基材 + 壓力自緊金屬密封結構，必須配套閥體、閥芯同體系耐高溫高強度合金匹配熱膨脹系數，規避高溫形變泄漏。
- 耐溫：連續 750~850℃，短時峰值可達 900℃，完美覆蓋 800℃工況
- 耐壓適配：700MPa 超高壓下抗塑性形變、抗蠕變、耐高速沖刷、耐顆粒磨損；硬度 HRC48~58，高溫強度留存率高
- 優勢：低熱膨脹系數、抗高溫氧化、耐蒸汽 / 惰性氣體 / 輕微腐蝕介質；冷熱循環交變工況不易開裂、密封面貼合穩定
- 適配：先導活塞式、直動活塞式電磁閥閥芯與閥座對磨密封面配對
2、超高耐磨沖蝕工況：超音速噴涂碳化鎢 WC 硬質合金涂層（HVOF 工藝）
- 耐溫：長期≤800℃，短時 850℃
- 硬度：HRC70~76，耐磨、抗高壓擠壓性能遠超司太立
- 局限：韌性偏弱，劇烈壓力沖擊、頻繁啟閉場景易出現微崩邊；介質含硬質顆粒優先選用
- 搭配：基體采用鎳基高溫合金，表層噴涂碳化鎢復合密封面
3、強腐蝕介質（氫氣、酸性高溫氣體）專用：Inconel 718/Inconel 625 鎳基合金密封面
- 耐溫：長期 700~820℃，800℃工況強度穩定、抗高溫蠕變優異
- 優勢：耐氫氣脆化、耐酸堿高溫腐蝕、熱膨脹系數可控；深海、氫能超高壓高溫場景標配
- 適用：高純氫氣、超臨界二氧化碳、高溫腐蝕性流體介質
4、極限科研超高壓場景：鉬基、鎢基高溫硬質合金（定制特種）
- 耐溫上限 1000℃+，抗壓強度極致，但脆性大、加工難度極高、成本昂貴；僅實驗室超高壓腔體電磁閥選用，工業化極少使用
方案 A：金屬 C 型 / E 型自緊密封圈（壓力自緊式密封，最適配活塞往復運動）
1. 基材材質：Inconel 718 / Hastelloy X 哈氏合金
2. 密封唇表層：等離子噴涂 Stellite 合金 / 薄銀塑性緩沖鍍層
- 銀薄層作用：高溫下具備微量塑性形變，填補密封面微觀間隙，提升氣密性，壓力越高密封預緊力越大
3. 結構原理：介質高壓撐開金屬密封唇，700MPa 壓力自動強化密封效果，完美適配零壓差 / 大壓差活塞啟閉工況
方案 B：金屬波紋管全焊接密封（徹底杜絕閥桿外泄，零泄漏最高等級）
- 材質：Inconel 718 超薄波紋管一體焊接
- 優勢：無填料摩擦、完全隔絕介質外泄；800℃高溫抗疲勞、抗蠕變穩定
- 局限：往復啟閉頻次不能過高，適合間歇啟閉、高精度氣密要求場景（核電、超臨界流體）
方案 C：多層金屬疊片迷宮密封（高頻往復活塞工況）
316LN+Inconel 合金薄片疊加迷宮結構，依靠多級壓力衰減實現密封，無接觸磨損，適配 700MPa 高壓差往復活塞運動
三、閥體、活塞基體配套材質（密封必須與基體熱膨脹匹配，防止高溫翹曲內漏）
1. 主流標配：Inconel 718 整體鍛造閥體 + 活塞**
800℃高溫強度充足，熱膨脹系數和 Stellite、碳化鎢密封面高度契合，700MPa 超高壓無塑性變形、抗高溫氧化、耐氫脆
2. 中性蒸汽、惰性氣體：F91/F92 鉻鉬耐熱合金（火電超臨界高溫高壓體系）
3. 強腐蝕介質：哈氏合金 Hastelloy X
核心前提：工況判定
800℃+700MPa 屬于航天 / 超臨界流體 / 高壓材料試驗極端工況
1. 所有、橡膠、氟膠、PTFE、PEEK、FFKM 等非金屬彈性密封全部徹底禁用：
非金屬最高耐受溫度普遍≤330℃，700MPa 超高壓力下會瞬間蠕變、擠壓破碎、高溫碳化失效，無任何使用可能性；
2. 唯一可行路線：全金屬硬密封體系 + 高溫鎳基 / 鈷基硬質合金基材 + 壓力自緊金屬密封結構，必須配套閥體、閥芯同體系耐高溫高強度合金匹配熱膨脹系數，規避高溫形變泄漏。
一、閥座主密封面（啟閉貼合核心密封）材質分級選型
- 耐溫：連續 750~850℃，短時峰值可達 900℃，完美覆蓋 800℃工況
- 耐壓適配：700MPa 超高壓下抗塑性形變、抗蠕變、耐高速沖刷、耐顆粒磨損；硬度 HRC48~58，高溫強度留存率高
- 優勢：低熱膨脹系數、抗高溫氧化、耐蒸汽 / 惰性氣體 / 輕微腐蝕介質；冷熱循環交變工況不易開裂、密封面貼合穩定
- 適配：先導活塞式、直動活塞式電磁閥閥芯與閥座對磨密封面配對
2、超高耐磨沖蝕工況：超音速噴涂碳化鎢 WC 硬質合金涂層（HVOF 工藝）
- 耐溫：長期≤800℃，短時 850℃
- 硬度：HRC70~76，耐磨、抗高壓擠壓性能遠超司太立
- 局限：韌性偏弱，劇烈壓力沖擊、頻繁啟閉場景易出現微崩邊；介質含硬質顆粒優先選用
- 搭配：基體采用鎳基高溫合金，表層噴涂碳化鎢復合密封面
3、強腐蝕介質（氫氣、酸性高溫氣體）專用：Inconel 718/Inconel 625 鎳基合金密封面
- 耐溫：長期 700~820℃，800℃工況強度穩定、抗高溫蠕變優異
- 優勢：耐氫氣脆化、耐酸堿高溫腐蝕、熱膨脹系數可控；深海、氫能超高壓高溫場景標配
- 適用：高純氫氣、超臨界二氧化碳、高溫腐蝕性流體介質
4、極限科研超高壓場景：鉬基、鎢基高溫硬質合金（定制特種）
- 耐溫上限 1000℃+，抗壓強度極致，但脆性大、加工難度極高、成本昂貴；僅實驗室超高壓腔體電磁閥選用，工業化極少使用
二、閥桿動密封、活塞環往復密封（活塞式電磁閥關鍵）選型
方案 A：金屬 C 型 / E 型自緊密封圈（壓力自緊式密封，最適配活塞往復運動）
1. 基材材質：Inconel 718 / Hastelloy X 哈氏合金
2. 密封唇表層：等離子噴涂 Stellite 合金 / 薄銀塑性緩沖鍍層
- 銀薄層作用：高溫下具備微量塑性形變，填補密封面微觀間隙，提升氣密性，壓力越高密封預緊力越大
3. 結構原理：介質高壓撐開金屬密封唇，700MPa 壓力自動強化密封效果，完美適配零壓差 / 大壓差活塞啟閉工況
方案 B：金屬波紋管全焊接密封（徹底杜絕閥桿外泄，零泄漏最高等級）
- 材質：Inconel 718 超薄波紋管一體焊接
- 優勢：無填料摩擦、完全隔絕介質外泄；800℃高溫抗疲勞、抗蠕變穩定
- 局限：往復啟閉頻次不能過高，適合間歇啟閉、高精度氣密要求場景（核電、超臨界流體）
方案 C：多層金屬疊片迷宮密封（高頻往復活塞工況）
316LN+Inconel 合金薄片疊加迷宮結構，依靠多級壓力衰減實現密封，無接觸磨損，適配 700MPa 高壓差往復活塞運動
三、閥體、活塞基體配套材質（密封必須與基體熱膨脹匹配，防止高溫翹曲內漏）
1. 主流標配：Inconel 718 整體鍛造閥體 + 活塞**
800℃高溫強度充足，熱膨脹系數和 Stellite、碳化鎢密封面高度契合，700MPa 超高壓無塑性變形、抗高溫氧化、耐氫脆
2. 中性蒸汽、惰性氣體：F91/F92 鉻鉬耐熱合金（火電超臨界高溫高壓體系）
3. 強腐蝕介質：哈氏合金 Hastelloy X

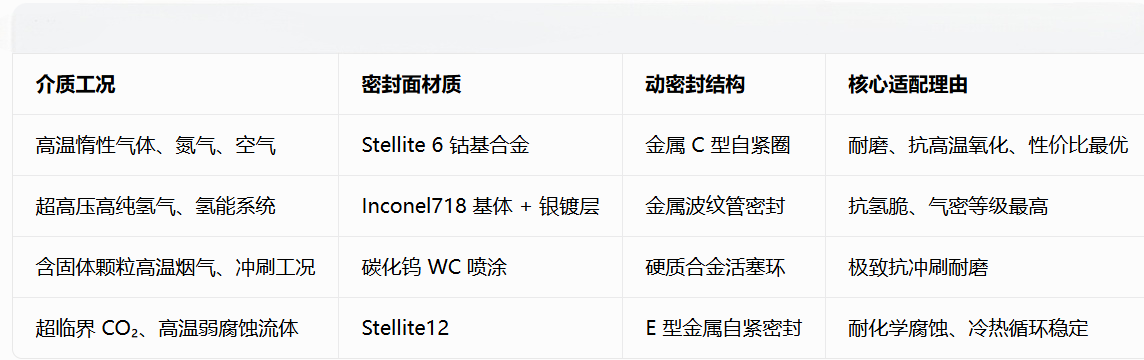

四、不同介質細化選型對照表
五、關鍵結構設計硬性要求（800℃/700MPa 工況缺一不可）
1. 密封間隙嚴控：徑向間隙≤0.008~0.01mm，防止高壓將金屬密封擠入間隙失效；
2. 密封面光潔度：Ra≤0.1μm 超精密研磨，微觀貼合杜絕高壓微滲漏；
3. 熱膨脹匹配：閥體、活塞、密封面三種材料熱膨脹系數差值必須＜1.5×10⁻⁶/℃，高溫升溫后不會出現間隙過大 / 抱死卡滯；
4. 安全冗余：設計耐壓≥1.3 倍 700MPa=910MPa，耐溫預留 50℃余量；
5. 電磁閥結構優先先導活塞式：分散高壓負載，降低啟閉瞬間密封面沖擊；零壓差啟動場景選用加長導向直動活塞結構。
六、嚴禁選材紅線
1. 所有橡膠（NBR/FKM/FFKM）、PTFE、PEEK、石墨填料：溫度、壓力雙雙超限，快速碳化、擠壓損毀；
2. 普通 304/316 不銹鋼：800℃高溫強度暴跌、蠕變嚴重，700MPa 壓力會發生塑性變形泄漏；
3. 純銅、黃銅：高溫軟化、抗壓不足，僅可做微量緩沖鍍層，不可做主密封本體。
七、德國萊克 LIK 該工況標準化配置（商用超高壓高溫活塞電磁閥定型方案）
閥體 / 活塞：Inconel 718 整體鍛造
閥座密封：堆焊 Stellite 6 鈷基合金
活塞往復密封：Inconel E 型金屬自緊密封圈 + 銀薄層補償
閥桿外泄密封：金屬波紋管焊接密封
適用：800℃、最高 720MPa，氫能、超臨界流體、深海高壓實驗平臺
