L 型與 T 型進口二位三通電磁閥流向區別｜換向分流合流選型
發布時間:2026/8/17

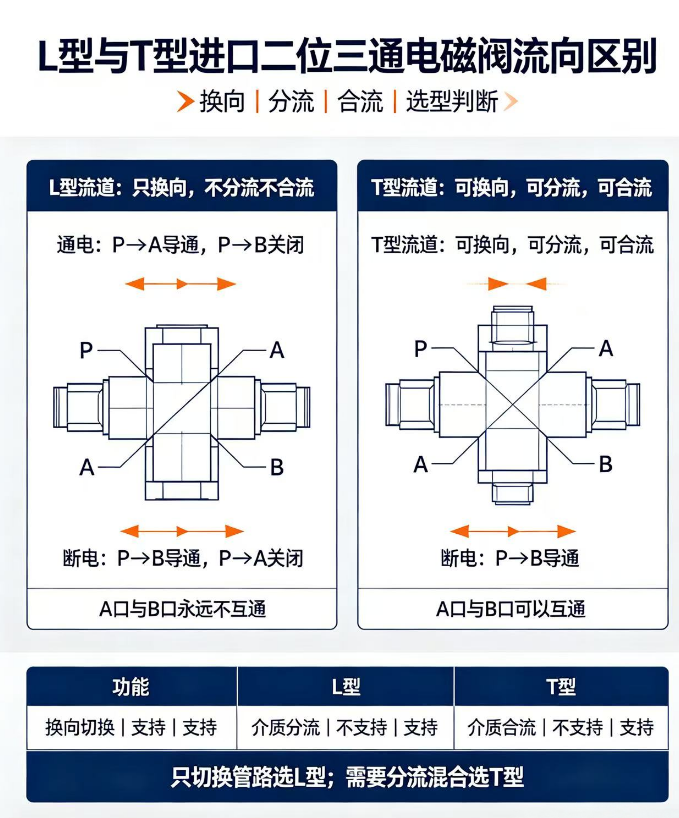

L型與T‑型進口二位三通電磁閥流向區別｜換向、分流、合流選型
很多現場故障，都是L型、T‑型流道選錯造成。二者閥芯內部流道結構不同，介質流向功能完全不一樣。
一、L‑型（二位三通‑L通路）——只做換向切換
功能：兩路介質換向切換，只可二選一，不能分流、不能合流，A口與B口之間介質互不導通。
• 接口：P（介質進口）、A出口、B出口
• 通電狀態：P‑A通路打開，P‑B關閉，介質從P流向A
• 斷電狀態：P‑B通路打開，P‑A關閉，介質從P流向B
⚠️重點：A、B兩個出口永遠不通。介質只能P進，要么去A，要么去B，不會同時兩路出油/出水/出氣。
✅適合工況（選L‑型）
1. 管路換向切換：一進二出，兩套管路來回切換供氣供水供油
2. 吹掃回路切換、一用一備管路切換、原料管路切換
3. 冷熱介質管路交替輸出，只需要來回切換，不需要兩路介質混合、分流
❌不適合：需要同時兩路輸出（分流）；兩路介質混合（合流）。L型做不到一分兩路同時輸出。
二、T‑型（二位三通‑T通路）——換向+分流+合流
功能：既可以換向切換，又支持介質分流，還支持兩路介質合流混合，A、B口之間可以互通。
‑接口：P（公共口）、A口、B口
‑通電：P‑A導通；斷電：P‑B導通
‑特殊：閥芯中間T型流道，A口與B口可以互相連通
✅適合工況（選T‑型）
1. 分流：一路輸入，同時分給A、B兩條管路，一進兩分
2. 合流：A、B兩路不同介質匯入P口，實現介質混合
3. 需要換向，同時偶爾需要兩路互通的工藝系統
4. 部分循環管路、介質配比混合工藝
注意：T‑型閥芯結構更復雜，同等規格下，泄漏指標會略高于L‑型；對密封件要求更高，高壓工況需要確認密封材質。
核心功能 換向切換 換向 + 分流 + 合流混合
A‑B口互通 ❌互相隔絕，永遠不通 ✅可以互通導通
介質分流（1進2出） ❌不支持 ✅支持
介質合流（2進1出混合） ❌不支持 ✅支持
適用場景 管路切換、吹掃、一用一備 介質分流、介質混合、循環工藝
四、選型要點（訂貨必確認）
1. 先確定工藝：只切換管路，選L‑型；需要分流/合流混合介質，選T‑型，千萬不要混用，否則工藝達不到預期，甚至出現介質竄流事故。
2. 驅動方式：直動式（零壓差可啟動，小通徑）；先導式（需要最小壓差，大通徑大流量）。
3. 電氣規格：DC24V / AC220V；防爆工況確認BT4/CT4、T5/T6溫度組別。
4. 介質溫度壓力：蒸汽、高溫介質選用氟橡膠密封；腐蝕性介質閥體選用316不銹鋼。
五、常見選型誤區
1. 誤區：都是三通閥，L、T可以互換。
糾正：流道完全不同。L‑型閥體，無論通電斷電，A‑B永遠不通；如果工藝需要兩路介質混合，L‑型閥門再怎么調試都無法實現。
2. 誤區：T‑型就一定可以穩定連續分流。
糾正：電磁閥是開關閥，并非調節閥。T‑型只能實現通斷式分流；如需連續比例調節流量，要選用三通調節閥，而不是三通電磁閥。
如果你需要，我可以把這篇精簡成畫冊一頁短版文案。
很多現場故障，都是L型、T‑型流道選錯造成。二者閥芯內部流道結構不同，介質流向功能完全不一樣。
一、L‑型（二位三通‑L通路）——只做換向切換
功能：兩路介質換向切換，只可二選一，不能分流、不能合流，A口與B口之間介質互不導通。
• 接口：P（介質進口）、A出口、B出口
• 通電狀態：P‑A通路打開，P‑B關閉，介質從P流向A
• 斷電狀態：P‑B通路打開，P‑A關閉，介質從P流向B
⚠️重點：A、B兩個出口永遠不通。介質只能P進，要么去A，要么去B，不會同時兩路出油/出水/出氣。
✅適合工況（選L‑型）
1. 管路換向切換：一進二出，兩套管路來回切換供氣供水供油
2. 吹掃回路切換、一用一備管路切換、原料管路切換
3. 冷熱介質管路交替輸出，只需要來回切換，不需要兩路介質混合、分流
❌不適合：需要同時兩路輸出（分流）；兩路介質混合（合流）。L型做不到一分兩路同時輸出。
二、T‑型（二位三通‑T通路）——換向+分流+合流
功能：既可以換向切換，又支持介質分流，還支持兩路介質合流混合，A、B口之間可以互通。
‑接口：P（公共口）、A口、B口
‑通電：P‑A導通；斷電：P‑B導通
‑特殊：閥芯中間T型流道，A口與B口可以互相連通
✅適合工況（選T‑型）
1. 分流：一路輸入，同時分給A、B兩條管路，一進兩分
2. 合流：A、B兩路不同介質匯入P口，實現介質混合
3. 需要換向，同時偶爾需要兩路互通的工藝系統
4. 部分循環管路、介質配比混合工藝
注意：T‑型閥芯結構更復雜，同等規格下，泄漏指標會略高于L‑型；對密封件要求更高，高壓工況需要確認密封材質。
三、簡明對比表
核心功能 換向切換 換向 + 分流 + 合流混合
A‑B口互通 ❌互相隔絕，永遠不通 ✅可以互通導通
介質分流（1進2出） ❌不支持 ✅支持
介質合流（2進1出混合） ❌不支持 ✅支持
適用場景 管路切換、吹掃、一用一備 介質分流、介質混合、循環工藝
四、選型要點（訂貨必確認）
1. 先確定工藝：只切換管路，選L‑型；需要分流/合流混合介質，選T‑型，千萬不要混用，否則工藝達不到預期，甚至出現介質竄流事故。
2. 驅動方式：直動式（零壓差可啟動，小通徑）；先導式（需要最小壓差，大通徑大流量）。
3. 電氣規格：DC24V / AC220V；防爆工況確認BT4/CT4、T5/T6溫度組別。
4. 介質溫度壓力：蒸汽、高溫介質選用氟橡膠密封；腐蝕性介質閥體選用316不銹鋼。
5. 訂貨務必在型號標注：L‑port（L型流道） / T‑port（T型流道），很多廠家默認發貨不一定是你需要的流道形式。
五、常見選型誤區
1. 誤區：都是三通閥，L、T可以互換。
糾正：流道完全不同。L‑型閥體，無論通電斷電，A‑B永遠不通；如果工藝需要兩路介質混合，L‑型閥門再怎么調試都無法實現。
2. 誤區：T‑型就一定可以穩定連續分流。
糾正：電磁閥是開關閥，并非調節閥。T‑型只能實現通斷式分流；如需連續比例調節流量，要選用三通調節閥，而不是三通電磁閥。
如果你需要，我可以把這篇精簡成畫冊一頁短版文案。
