深冷工況介質多為 LNG、液氮、液氧、液氬、液態二氧化碳，介質溫度‑196℃~‑40℃，低溫下介質粘度、密度變化大，還有汽化閃蒸、結冰、密封脆化、壓差波動等問題，德國萊克 LIK 進口深冷電磁閥兩類結構各有適用邊界，核心看**工作壓差、通徑、介質溫度、啟閉響應速度、供氣 / 供電條件**。

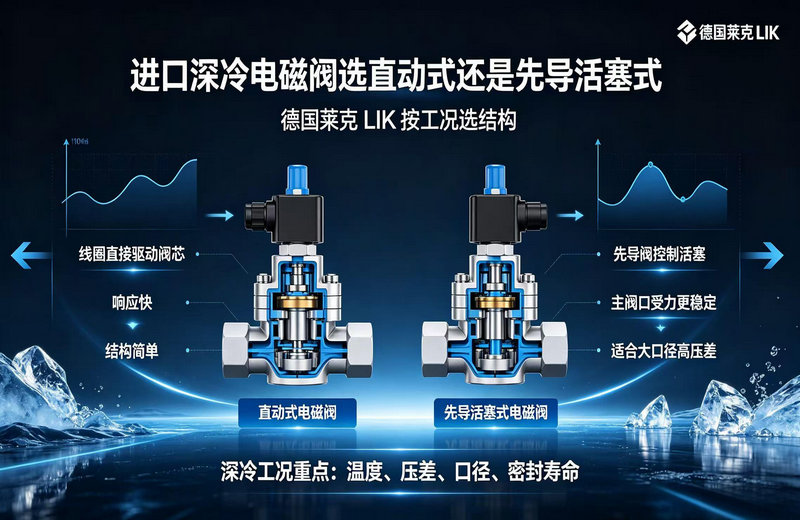

1、直動式深冷電磁閥
工作原理
電磁線圈直接驅動閥芯，依靠電磁力直接推開 / 關閉閥口，**不需要介質壓差輔助，零壓差即可開啟**。
✅優點
1. 零壓差啟動：進出口 0 壓差也能正常開關，低壓儲罐、卸車初期、泄壓回路、小流量管路非常友好；
2. 響應速度快，毫秒級啟閉，適合緊急切斷、快速通斷保護回路；
3. 結構簡單，內部零件少，低溫下活塞、導向副少，低溫卡滯風險更低
4. 小通徑規格多，DN1~DN15 深冷場景成熟；
5. 可以常閉、常開，防爆線圈可選，適合 LNG 取樣管路、儀表氣、小口徑液氧液氮管路。
❌缺點
1. 電磁力有限，不能承受高壓差，一般最大工作壓差大多≤1.6‑2.5MPa；壓差越大線圈功耗、體積會急劇變大；
2. 大通徑做不了，一般最大 DN20 以內；大口徑直動式體積龐大、線圈發熱嚴重，深冷環境線圈冷熱交變?nèi)菀讚p壞；
3. 流通能力有限，大流量工況不適用。
👉適用場景
- DN20 及以下小口徑管路
- 啟停壓差很小、甚至零壓差開啟
- 需要快速切斷、緊急保護
- 液氮、液氧、LNG 儀表取樣、小支路、安全閥前控制管路
- 間斷工作，不需要長期大流量
注意：深冷直動式必須選用**低溫專用密封（PTFE+PCTFE）、低溫銜鐵組件**，普通常溫直動閥不能直接用于‑196℃，密封會冷脆失效。
2、先導活塞式深冷電磁閥（先導活塞型）
工作原理
電磁先導頭先打開小先導孔，利用介質壓力推動主活塞，實現主閥口開關；**需要最低工作壓差才能驅動主活塞動作**。
✅優點
1. 通徑覆蓋大：DN15~DN80 甚至更大，**大流量、大通徑深冷管路首選**；
2. 可承受高工作壓力，可適配 LNG 高壓儲罐、槽車、工藝管線，壓力等級可達 4.0MPa、6.3MPa；
3. 線圈功率小，即使大口徑，線圈功耗也很低，發熱小，適合長期連續工作；
4. 進口活塞結構，采用低溫導向環，流通 Cv 值大，適合工藝主管路、卸車、輸送管路。
❌缺點
1. 必須具備最小開啟壓差，通常需要≥0.05~0.1MPa 壓差；進出口幾乎無壓差時，閥門打不開；
2. 結構復雜，有先導小孔、活塞組件；深冷介質如果有微量雜質、冰粒，**先導小孔容易堵塞，造成閥門失效；
3. 啟閉速度慢于直動式，不適合毫秒級緊急切斷；
4. 活塞密封在反復深冷‑常溫交變下，存在卡滯風險，對介質潔凈度要求高。
👉適用場景
- DN25 以上中大口徑深冷管路
- 管路始終維持一定工作壓差
- 大流量輸送，LNG 槽車卸車、氣化站主管路、液氧液氮輸送管線
- 閥門長期通電 / 斷電持續工作，不追求極速開關
> > 關鍵提醒：先導活塞式深冷閥，介質絕對不能帶水分雜質，否則先導小孔結冰堵塞，會出現 “通電閥打不開、斷電關不死” 故障；部分進口型號帶**外部先導供氣接口**，介質壓力不足時，可以外接潔凈干燥氮?dú)庾鐾獠肯葘?dǎo)，解決低壓打不開問題。

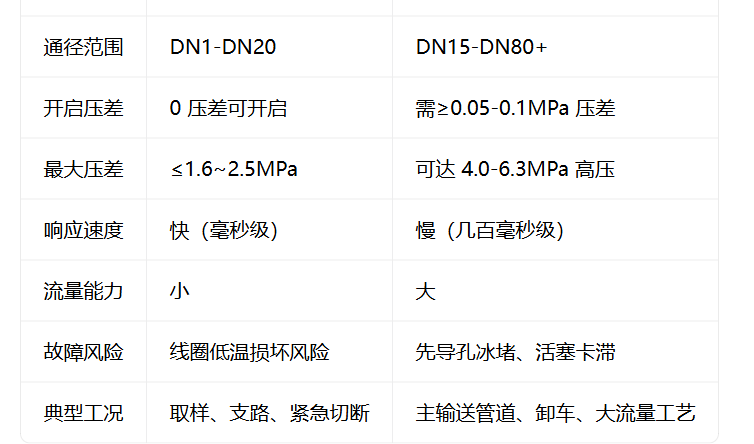

快速選型對照表
實操選型建議（LIK 萊克深冷閥現場經驗）
1. DN≤20，零壓差 / 低壓、要快切 → 選直動式
LNG 儀表回路、儲罐放空支路、液氮小管路優先直動；如果現場偶爾出現前后無壓差，絕對不要選先導活塞。
2.DN≥25，管路有穩定壓差，大流量 → 先導活塞式
氣化站、槽車卸車、液氧輸送主管優先先導活塞；
> 若現場工況會出現壓差不足，優先選**帶外部先導氣源接口的先導活塞深冷電磁閥**，外接干燥高純氮?dú)怛?qū)動。
3. 特殊工況折中：
- 既要大通徑，又會遇到零壓差：不建議普通先導活塞，選用**外部先導驅動活塞式**；
- 需要緊急切斷功能：優先直動式；如果口徑大，可先導活塞 + 外部氣源 + 緊急切斷執行機構配合。
4. 深冷通用硬性要求，無論直動 / 先導活塞都必須滿足：
①耐溫‑196℃，閥體 304/316L 不銹鋼；
②密封件 PCTFE、改性 PTFE，普通 NBR 橡膠絕對禁用；
③防爆等級匹配現場，線圈做隔冷隔熱處理，避免線圈結霜結冰；
④介質必須過濾，先導活塞式建議前端加裝精密過濾器，防止冰渣雜質堵塞先導孔。
常見踩坑 http://m.sjtn.com.cn/solenoid_valve.html
1. 大口徑選普通先導活塞，但儲罐低壓階段壓差不足，閥門打不開；
2. 把常溫先導電磁閥直接用于‑196℃深冷，密封冷脆直接泄漏；
3. 先導活塞閥前端不加過濾器，運行一段時間先導孔結冰，閥門失控
