進口電動二片式螺紋球閥由二片式絲扣球閥閥體+ 原裝進口電動執行器組合而成，閥體采用分體兩片螺紋連接結構，兩端內螺紋（NPT/BSP/G）適配管道絲扣安裝；執行器多為歐美進口電動驅動單元，支持開關型 / 調節型控制，通過電機驅動閥桿、球體 90° 旋轉實現管路通斷或流量調節。
產品兼顧二片式球閥拆裝便捷、密封可靠、耐壓耐溫優勢與電動自動化遠程控制能力，螺紋連接無需焊接，適配中小口徑流體管路，廣泛替代手動球閥實現自動化管網控制，原裝進口核心部件穩定性強，適用于工業嚴苛工況。
產品特點Product Features
二片式分體結構，拆裝維修簡單，無需整體拆卸管道即可更換閥座密封；
標準內螺紋連接（BSPP、BSPT、NPT），安裝快捷，適配常規絲扣管道；
全通徑流道，流阻極小，介質壓力損失低，不易積渣堵塞；
浮動球密封設計，介質壓力自動壓緊球體貼合閥座，低壓、高壓密封性能優異；
進口不銹鋼閥體（304/316），抗腐蝕、防銹，適配水、油氣、弱酸堿介質。
技術參數technical parameters
|
公稱通徑 |
DN8～DN100（1/4"～4"） |
|
連接螺紋 |
BSPP（G 管螺紋）、NPT 美制錐螺紋、BSPT 錐管螺紋 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、WCB 碳鋼（進口鍛件） |
|
球體材質 |
304/316 不銹鋼實心球，鏡面拋光 |
|
閥座密封 |
標準 PTFE 四氟；高溫選配 PPL、金屬硬密封 |
|
公稱壓力 |
PN16、PN25、PN40；美標 150LB、300LB |
|
適用溫度 |
PTFE 密封 -20℃～120℃；PPL -20℃～200℃；金屬硬密封最高 450℃ |
|
介質粘度 |
≤600mm²/s，潔凈液體、氣體、蒸汽 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數Electric actuator parameters
|
供電電源 |
DC24V、AC220V、AC380V；防爆型 Exd II BT4 |
|
控制方式 |
開關型（開 / 關兩位）、調節型（4-20mA/0-10V 模擬量） |
|
信號反饋 |
無源觸點反饋、4-20mA 位置反饋 |
|
防護等級 |
IP65（標準），IP67 防水定制款 |
|
輸出扭矩 |
5Nm～200Nm，匹配各口徑球閥 |
|
手動裝置 |
標配應急手動手輪，斷電可手動操作 |
|
絕緣等級 |
F 級，內置過熱、過載保護 |

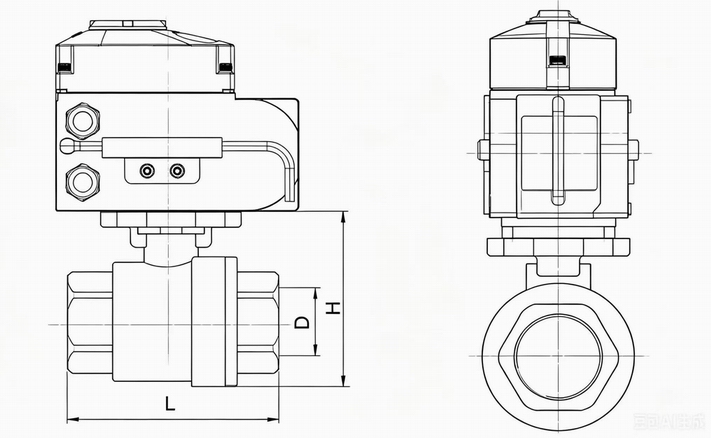

外形尺寸Overall Dimension
|
DN |
DN8 |
DN10 |
DN15 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
DN80 |
DN100 |
|
G |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
55 |
55 |
55 |
73 |
84 |
98 |
106 |
121 |
160 |
180 |
220 |
|
H |
30 |
30 |
37 |
40 |
49 |
53 |
62 |
70 |
93 |
106 |
126 |
