進口電動三片式內螺紋球閥是集三片式分體閥體、內螺紋管道連接結構、原裝進口電動執行器于一體的截斷式自控閥門，屬于旋轉類開關閥門。閥體采用三段式可拆卸分體結構，兩端閥體 + 中間球體閥倉通過卡箍 / 螺栓緊固組合，進出口端標準內螺紋適配鍍鋅鋼管、不銹鋼絲扣管道，配套進口電動執行機構實現遠程開關、就地手動、信號反饋、防爆調節等自動化控制。
產品特點Product Features
1、三片式分體鍛造閥體，三段獨立閥體由高強度螺栓鎖緊，拆卸無需切割管道，維修、更換密封件成本極低；
2、全通徑通孔設計，流道無縮徑，介質流通阻力極小，流量系數高，不易積渣、堵塞；
3、兩端標準內螺紋接口，可選 G 管螺紋、NPT 美制錐螺紋、RC 錐管內螺紋，適配全球通用絲扣管路；
4、閥體整體鍛造成型，無砂眼氣孔，壁厚均勻，抗沖擊、耐壓性能優于鑄造閥體
技術參數technical parameters
|
公稱通徑 |
DN8～DN100（1/4"～4"） |
|
連接螺紋 |
BSPP（G 管螺紋）、NPT 美制錐螺紋、BSPT 錐管螺紋 |
|
閥體材質 |
304 不銹鋼、316L 不銹鋼、WCB 碳鋼（進口鍛件） |
|
球體材質 |
304/316 不銹鋼實心球，鏡面拋光 |
|
閥座密封 |
標準 PTFE 四氟；高溫選配 PPL、金屬硬密封 |
|
公稱壓力 |
PN16、PN25、PN40；美標 150LB、300LB |
|
適用溫度 |
PTFE 密封 -20℃～120℃；PPL -20℃～200℃；金屬硬密封最高 450℃ |
|
介質粘度 |
≤600mm²/s，潔凈液體、氣體、蒸汽 |
|
備注 |
其它特殊密封材質或特殊溫度亦可根據客戶要求設計選型。 |
電動執行器參數Electric actuator parameters
|
供電電源 |
DC24V、AC220V、AC380V；防爆型 Exd II BT4 |
|
控制方式 |
開關型（開 / 關兩位）、調節型（4-20mA/0-10V 模擬量） |
|
信號反饋 |
無源觸點反饋、4-20mA 位置反饋 |
|
防護等級 |
IP65（標準），IP67 防水定制款 |
|
輸出扭矩 |
5Nm～200Nm，匹配各口徑球閥 |
|
手動裝置 |
標配應急手動手輪，斷電可手動操作 |
|
絕緣等級 |
F 級，內置過熱、過載保護 |

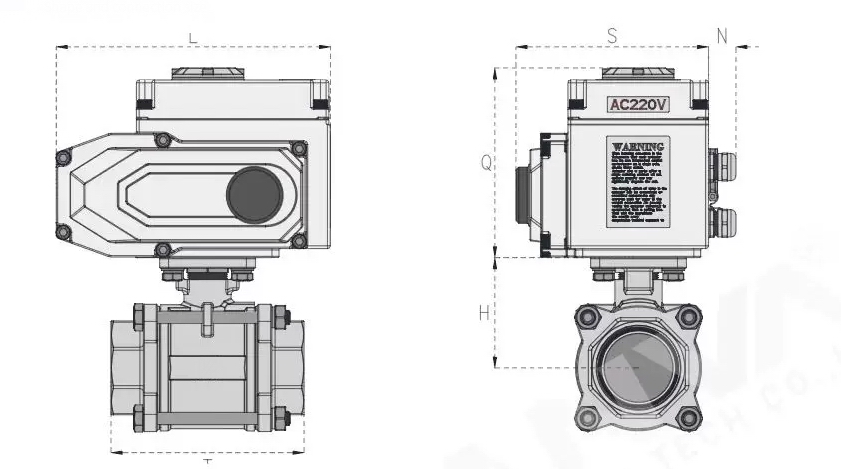

外形尺寸Overall Dimension
DN
in
d
L
H
15
1/2"
15
75
72
20
3/4"
20
80
82
25
1"
25
90
90
32
1-1/4"
32
110
95
40
1-1/2"
38
120
105
50
2"
50
140
113
65
2-1/2"
63.5
185
149
80
3"
76
205
159
100
4"
100
225
165
